SILCAPAN-KE 400 Konstruktionselemente

Großformatige Konstruktionselemente für Wärmebehandlungsanlagen

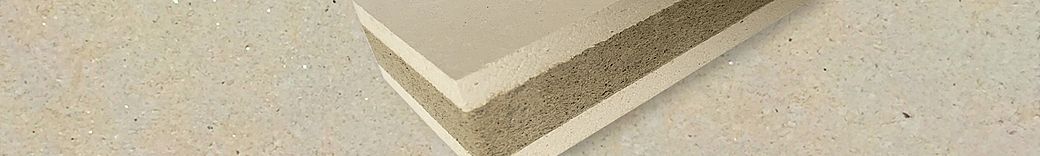

SILCAPAN-KE Verbundelemente sind großformatige Konstruktionselemente für Wärmebehandlungsanlagen. SILCAPAN-KE 400 besteht aus zwei festen SILCAPAN 400-Deckplatten und einem Dämmkern aus SILCAMIN 60-40 Mineralfaserplatten.

Konstruktion

Für SILCAPAN-KE Elemente und SILCAPAN Dämmplatten haben sich in der Praxis die Bauweise mit einer Stahlrahmenkonstruktion bewährt. Es wird ein Traggerüst in Form einer Stahlrahmenkonstruktion vorgesehen, das entsprechend statisch ausgelegt ist, damit sowohl die Dämmplatten als auch evtl. Einbauten aufgenommen werden können.

Die Stahlrahmenkonstruktion ist so zu bemessen, dass die Platten allseitig umlaufend mindestens 25 mm breit aufliegen können. Bei größeren Spannweiten (ab 625 mm) sind im Deckenbereich Unterstützungen bzw. Abfangungen vorzusehen. Die Deckenelemente dürfen nicht betreten werden, für das Begehen der Decke sind separate Lichtgitter vorzusehen.

Für die Befestigung an der Rahmenkonstruktion gibt es sehr unterschiedliche Varianten. In jedem Falle müssen die Elemente allseitig umlaufend an der Rahmenkonstruktion anliegen und festgeklemmt werden.

Bei der Auswahl der Befestigungssysteme ist auf die unterschiedliche Wärmedehnung der Befestigungskonstruktion gegenüber den SILCAPAN-Elementen/Platten zu achten. Die Wärmeausdehnung der KE-Elemente ist mit ca. 5 x 10-6 K-1 sehr gering.

Besondere Merkmale

  • großformatig
  • hohe Festigkeit
  • gute Wärmedämmung
  • einfache Verarbeitung

Klemmverbindungen

Die wirtschaftlichste Lösung ist die Klemmverbindung im Bereich der Stoßfuge. Hierdurch wird die unterschiedliche Wärmeausdehnung und Fertigungstoleranz im Stahlbau auf einfache Art ausgeglichen. Die Elemente können sich unterhalb der Klemmprofile bewegen.

Durchgangsschrauben

Sofern die Befestigung mit Durchgangsschrauben erfolgt, sind die Bohrungsdurchmesser in den Elementen und Platten mindestens 2 – 3 mm größer als der Schraubendurchmesser zu wählen. Um punktuelle Druckspannungen an dem Befestigungsbolzen zu vermeiden, sollten möglichst Klemmleisten, oder ausreichend große Unterlegscheiben ca. 60 x 60 x 3 mm, verwendet werden.

Befestigungsabstände

Die Bolzenabstände für Klemmleisten (abgekantete Profile) können maximal 500 mm untereinander bzw. ca. 100 mm an den Ecken der Klemmleisten betragen. Bei Durchgangsschrauben mit großen Unterlegscheiben sind Befestigungsabstände von maximal 300 mm untereinander vorzusehen.

Dichtungen

Je nach Druckverhältnissen und Atmosphäre können die Elemente oder Platten im Auflagebereich mit einseitig selbstklebenden Dichtbändern aus SILCAWOOL 120 Papier (Streifen) hinterlegt werden.

Lagerung

SILCAPAN-KE Elemente sind trocken und frostfrei unter Dach zu lagern. Durch Feuchtigkeitsaufnahme und falsche Lagerung können Veränderungen der thermischen Eigenschaften, besonders im Klebeverbund auftreten. Die Elemente sollten auf Paletten gestapelt und mit Folie abgedeckt werden, damit der Feuchtegehalt im Stapel gleichmäßig erhalten bleibt.

Bearbeitung

Die Elemente lassen sich mit herkömmlichen hartmetallbestückten Holzbearbeitungsmaschinen und Werkzeugen bearbeiten. Bei größeren Stückzahlen empfiehlt sich der Einsatz einer Staubabsaugung. Da wir über eine hervorragend ausgerüstete Bearbeitungswerkstatt verfügen, können wir Ihnen die Platten entsprechend Ihren Wünschen vorkonfektionieren. Hierdurch entfallen lohn- und zeitintensive Zuschnittarbeiten auf der Baustelle.

Lackierungen und Beschichtungen

Bei den Elementen handelt es sich um offenporige Dämmsysteme. Aus diesem Grunde sind bei dekorativen Außenanstrichen die Veränderungen der Dampfdiffusionswiderstände zu beachten. Es sollte immer ein Dampfdruckgefälle von innen nach außen bestehen, gegebenenfalls ist der Widerstand durch eine Imprägnierung auf der Innenseite auszugleichen. Vor dem Farbauftrag muss die Oberfläche entsprechend behandelt werden. Äußere Dampfsperren, z. B. Bleche oder Folien, führen zur Kondensatbildung in den Elementen.
